电缆线路的安装应按已批准的施工图进行施工。

电缆敷设前应进行下列检查：

1.产品的技术文件应齐全；

2.电缆型号、规格、长度应符合设计要求，外观未受损伤；

3.电缆封端应严密。当对外观检查有怀疑时，应进行受潮湿判断或试验；

4.电缆如不立即安装，应集中分类存放，且低无卤阻燃电缆应存放于库房，不宜在阳光下曝晒。盘上应标明型号、电压、规格、长度。电缆盘之间应有通道，电缆存放处不得有积水。

5.电缆敷设前应检测绝缘质量。

电缆敷设前应具备下列条件：

1.与电缆线路安装有关的建筑物的土建工程基本完成，且工程质量符合国家现行建筑工程施工及验收规范中的有关规定；

2.调光器室与演播室之间的墙洞预留准确无误，符合设计要求。若有补遗、开孔、扩孔的需求，土建应进行修饰工作。

电缆管及电缆桥架敷设

1.电缆采用镀锌钢管敷设时，线管不应有穿孔、裂缝、显著的凹凸不平及严重锈蚀等情况，线管内壁应光滑无毛刺。电缆线管在弯制后不应有裂缝或显著的凹瘪现象，一般弯扁程度不应大于线管外径的10%，管口应有护口。

2.电缆线管的弯曲半径应符合所穿电缆弯曲半径的规定。每根电缆多不宜超过 3 个弯头，直角弯不应超过2个。室内电缆在过墙、过楼板时，应穿钢管保护，钢管内径应不小于电缆外径的1.5 倍。

3.金属线管的连接不应对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接；当采用带有丝扣的管接头连接时，连接处应密封良好。

4.采用钢管作电缆线管时，应在外表涂防腐漆；采用镀锌管时，锌层剥落处也应涂防腐漆。

5.引至设备的电缆线管管口位置，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆线管管口应排列整齐。

6.电缆较多或较集中的场所，电缆敷设方式应采用电缆桥架，电缆桥架（托盘、梯架）水平敷设时，距地高度一般不宜低于2.5m，垂直敷设时，应加金属盖板保护。

7.电缆桥架水平敷设时，宜按荷载曲线选取佳跨距进行支撑，跨距一般宜为1.2m～2m，垂直敷设时，其固定点间距不宜大于2m。

8.电缆桥架多层敷设时，其层间距离一般为：控制电缆桥架间不应小于0.2m；电力电缆（含灯光电缆）桥架间不应小于0.3m；弱电电缆桥架与电力电缆（含灯光电缆）桥架间不应小于0.5m，如有屏蔽盖板可减少到0.3m；桥架上部距顶棚或其它障碍物不应小于0.3m。

9.几组电缆桥架在同一高度平行敷设时，各相邻桥架间应考虑维护、检修距离。

10.电缆桥架与各种管道平行或交叉时，其小净距应符合表10.2.10 的规定。

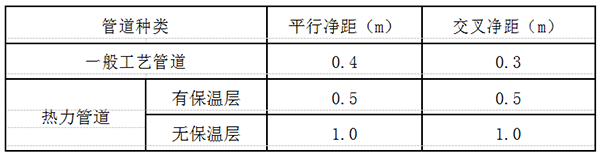

电缆桥架与各种管道的净距

11.电缆桥架不宜敷设在热力管道上方，否则应采取隔热措施。

12.电缆桥架应接地良好。

电缆敷设

1.同一回路的相线和零线应敷设于同一金属线槽内；三相电源的相线和零线不应单独穿过柜体的进出线孔，以免产生涡流和干扰。

2.三相或单相的交流单芯电缆，不得单独穿于金属线管内；单相电缆固定用的夹具和支架，不应形成闭合铁磁回路。

3.不同回路、不同电压等级和交流与直流的电线，不应穿于同一线管内；同一交流回路的电线应穿于同一金属线管内。

4.电缆通道应畅通，无积水，金属部分完好无损。

5.电缆型号、电压、规格应符合设计要求。电缆外观无损伤、绝缘良好。

6.在电缆终端头附近宜预留备用长度。

7.电缆的小弯曲半径应符合的规定。

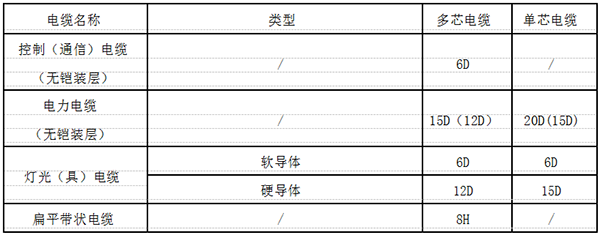

电缆小弯曲半径规定表

注：1 电力电缆一栏中括号内的数据为电缆靠近连接盒和终端的电缆的小弯曲半径，此时电缆弯曲要进行小心控制，如采用成型导板。2D为圆电缆外径,H 为扁平带状电缆厚度。

8.电缆敷设时，应从盘的上端引出，不应使电缆在支架及地面摩擦拖拉，电缆不得有绞拧、护层折裂等机械损伤。

9.电缆敷设时，环境温度不应低于表格中的规定，当温度低于表格中的规定时，应采取相应措施。

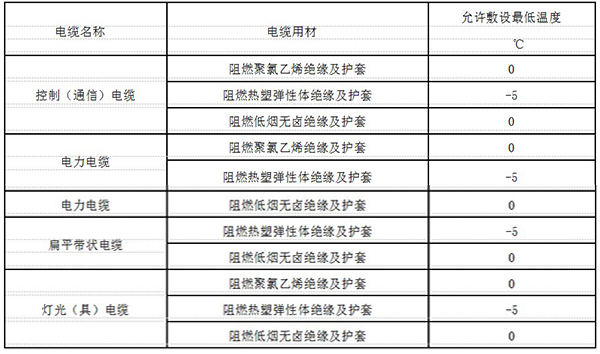

电缆允许敷设低温度标准

10.灯光电缆及控制电缆由调光器室至演播室的过墙处采用钢管或电缆桥架敷设，钢管两端应有护口，电缆穿完后应用防火材料封堵严密。

11.在调光器室内，电缆宜在活动地板内或沟道内采用电缆桥架分类敷设。

12.在演播室内，电缆宜敷设在灯光专用电缆桥架内。

13.电缆在悬吊装置上敷设时，宜敷设在行车及垂直吊杆的伸缩器外，或在水平吊杆及自提升吊杆的收缆板或收缆筐内，电缆不应受外在拉力和磨损。扁平电缆预定用于安装的自由悬挂长度不应超过30米。当电缆使用范围超过上述限制时，电缆应当增加承拉措施。

14.电缆在电缆桥架上可以无间距敷设，电缆在桥架内横断面的填充率为：电力电缆(含灯光电缆) 填充率不应大于40%；控制电缆填充率不应大于50%。

15.下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：同一路径向一级负载供电的双路电源电缆；灯光电缆和控制电缆。如受条件限制，需安装在同一桥架上时，应用隔板隔开。

16.电缆桥架内的电缆应在下列部位进行固定：垂直敷设时，电缆的上端及每隔 1.5m～2m 处；水平敷设时，电缆的首、尾两端、转弯及每隔10m～15m处。

17.电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，设有编号、型号及起止点等标牌。

18.电缆及电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。

19.电缆敷设完毕后，应及时清除杂物并盖好盖板。

20.在电缆桥架和电缆线管内敷设的电缆，中间不应有接头。

电缆端子制作

1.电缆长度应能满足敷设与连接需要，并在线头两端留 5cm～10cm 余量。电缆终端剥切时不应损伤线芯与保留的绝缘层，应使用绝缘胶带或热熔胶将电缆终端完全牢固的封堵，操作过程中应保证终端处清洁并注意防潮。

2.灯光电缆终端应制作永久性的颜色标志。标志应符合国家标准《电子调光设备通用技术条件》GB/T13582 的规定，且与系统相位一致。安装固定的调光柜（箱）系统时，电缆两端应制作易于辨别调光回路的永久性标志。由配电柜至调光柜的电缆终端，也应有永久性的颜色标志。

3.灯光电缆应采用铜质接线端子，接线端子的规格应与电缆线径、紧固件的规格相吻合。线头剥切时，应做到绝缘层剥除整齐、线芯完整、长度适当。接线端子与线芯、线皮接触紧密，使用专用配套的压模工具压接端子与线头，必要时可以锡焊连接，连接美观、紧固，不易被外力拉脱。

4.控制通信电缆端子的制作工艺应符合产品的接口规范。

端子紧固与连接

1.端子应使用规定的螺钉紧固到终端柜、分控箱、调光柜（箱）或附件上，紧固力矩应满足有关规定。现场选用的螺钉规格应满足国家标准《电子调光设备通用技术条件》GB/T13582 的规定。

2.电缆捆扎固定时，每根电缆的前端应留有5cm～10cm盘曲余量，在接线端子松脱时，电缆不得与其他导体碰接。

3.控制电缆在调光柜（箱）连接端附近应有可靠固定，使控制电缆端子不会受到外力拉扯。

本文摘自电视演播室灯光系统施工及验收规范
